工業繼電器

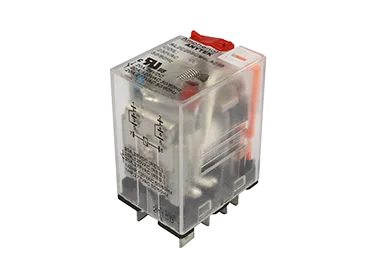

型號	AM AM4CxxSCM4Lxxxx00G	AM AM4CxxPCM4Lxxxx00G	AP	AL AL2CxxSCM4Lxxxx00G
圖片
料號	AM4CxxSCM4Lxxxx00G	AM4CxxPCM4Lxxxx00G	AP2CDxxx00G	AL2CxxSCM4Lxxxx00G
外型尺寸	28×21.5×36mm	28×21.5×36mm	29×12.7×25.5mm	28×21.5×36mm
觸點型式	4C : 4PDT	4C : 4PDT	2C : DPDT	2C : DPDT
觸點額定負載	5A / 10A	5A / 10A	5A	10A / 20A
線圈額定電壓	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)	5,6,12,24,36,48,110VDC	006-240(VAC) 006-110(VDC)
線圈功耗	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA	0.53W	0.89~1.1W;1.2VA
絕緣等級	F	F	F	F
引出端形式	PCB	PCB	PCB	Socket Plug-in

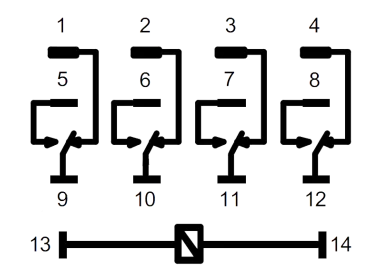

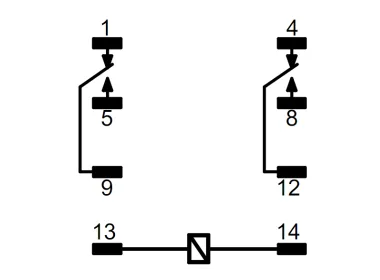

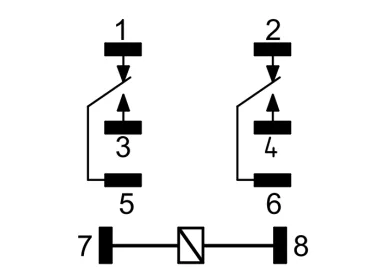

線路圖
安規認證

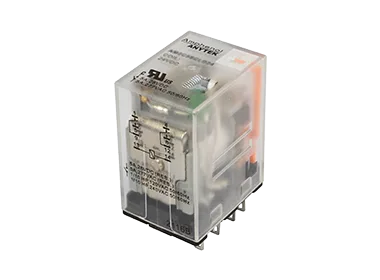

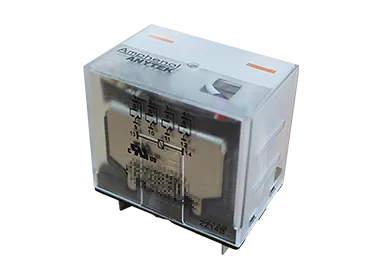

型號	AL AL2CxxPCM4Lxxxx00G	AL AL4CxxSCLxxxx00G	AL AL4CxxPCLxxxx00G	AM AM2CxxSCLxxxx00G
圖片
料號	AL2CxxPCM4Lxxxx00G	AL4CxxSCLxxxx00G	AL4CxxPCLxxxx00G	AM2CxxSCLxxxx00G
外型尺寸	28×21.5×36mm	41×28×35.5mm	41×28×35.5mm	28×21.5×36mm
觸點型式	2C : DPDT	4C : 4PDT	4C : 4PDT	2C : DPDT
觸點額定負載	10A / 20A	10A / 12A	10A / 12A	5A / 10A
線圈額定電壓	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)
線圈功耗	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA
絕緣等級	F	F	F	F
引出端形式	PCB	Socket Plug-in	PCB	Socket Plug-in
線路圖
安規認證

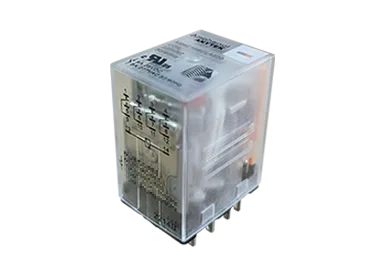

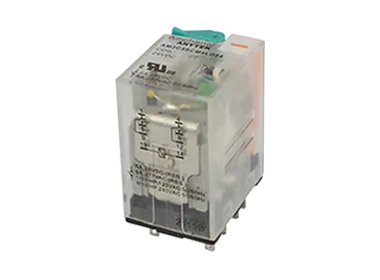

型號	AM AM2CxxPCLxxxx00G	AM AM2CxxSCM4Lxxxx00G	AM AM2CxxPCM4Lxxxx00G	AM AM4CxxSCLxxxx00G
圖片
料號	AM2CxxPCLxxxx00G	AM2CxxSCM4Lxxxx00G	AM2CxxPCM4Lxxxx00G	AM4CxxSCLxxxx00G
外型尺寸	28×21.5×36mm	28×21.5×36mm	28×21.5×36mm	28×21.5×36mm
觸點型式	2C : DPDT	2C : DPDT	2C : DPDT	4C : 4PDT
觸點額定負載	5A	5A / 10A	5A	5A / 10A
線圈額定電壓	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)	006-240(VAC) 006-110(VDC)
線圈功耗	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA	0.89~1.1W;1.2VA
絕緣等級	F	F	F	F
引出端形式	PCB	Socket Plug-in	PCB	Socket Plug-in
線路圖
安規認證
